Клапан предохранительный регулируемый
Клапан предохранительный регулируемый - это вид трубопроводной арматуры, предназначенный для автоматической защиты технологической системы и трубопроводов от недопустимого повышения давления рабочей среды путем частичного ее сброса из защищаемой системы.
Наиболее распространены пружинные предохранительные клапаны, в которых давлению рабочей среды противодействует сила сжатой пружины. Направление подачи рабочей среды - под золотник.
Клапан предохранительный регулируемый чаще всего присоединяется к трубопроводу с помощью фланца, колпаком вверх, а рабочей средой являются жидкие и газообразные среды по отношению к которым материалы коррозиестойкие.
| Шифр изделия | Наименование изделия | PN, кгс/см 2 | DN, мм | Рабочая среда | ГОСТ / ТУ | Пределы настройки, кгс/см 2 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 17с28нж 17с28нж1 17с28нж2 17с28нж3 17с28нж4 |
клапан предохранительный регулируемый полноподъемный пружинный фланцевый | 16 | 50, 80 | жидкая или газообразная, с рабочей температурой до 250°С | ТУ 26-07-367-85 | 0,5...1,5, 1,5...3,5, 3,5...7, 7...10, 10...16 | 18, 28 |
| 17с50нж 17с50нж1 17с50нж2 |
клапан предохранительный регулируемый малоподъемный пружинный фланцевый | 40 | 50, 80 | жидкая или газообразная, с рабочей температурой до 250°С | ТУ 26-07-367-85 | 16...20, 20...28, 28...40 | 20,6, 40 |
| 17с6нж (СППКР) | клапан предохранительный регулируемый пружинный с ручным подрывом | 160 | 50, 80, 100, 150 | жидкие или газообразные, нейтральные по отношению к углеродистым сталям с температурой от -40 до +450°С | ТУ 26-07-373-85 | 0,5...1,2, 1,2...(3)2,5, (3)2,5...(5)4, (5)4...8, 8...16 | 29, 40, 62, 91 |
| 17с7нж (СППК4) | без ручного подрыва | 50, 80, 100, 150 | 26, 37, 58, 91 | ||||
| 17с21нж (СППКР) | клапан предохранительный регулируемый пружинный с ручным подрывом | 40 | 50, 80 | жидкие или газообразные, с температурой от -40 до +450°С | ТУ 26-07-373-85 | 8...20, 20...30, 30...40 | 31, 44 |
| 17с23нж (СППК4) | без ручного подрыва | 50, 80 | 28, 39 | ||||
| 17нж13нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 16 | 50, 80, 100, 150, 200 | жидкая или газообразная агрессивная химическая и нефтяная с температурой до 600°С | ГОСТ 9789-75 | 0,5...1,2, 1,2...3, 3...5, 5...8, 8...16 | 27, 39, 58, 91, 176 |
| 17нж17нж (СППК4Р) | с ручным подрывом | 50, 80, 100, 150, 200 | 30, 42, 62, 94, 180 | ||||
| 17нж14нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 40 | 25, 50, 80, 100, 150 | жидкая или газообразная агрессивная химическая и нефтяная с температурой до 600°С | ГОСТ 9789-75 | 8...20, 20...30, 30...40, для Dy 25 мм, 8...16, 16...25, 25...40 | 21, 29, 41, 65, 96 |
| 17нж25нж (СППК4Р) | с ручным подрывом | 25, 50, 80, 100, 150 | 24, 31, 44, 70, 99 | ||||
| 17с85нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 64 | 50, 80, 100 | жидкие или газообразные, нейтральные по отношению к углеродистым сталям с температурой от -40 до +450°С | ТУ 95-4501-005-91 | 25...35, 35...44, 44...50, 50...60, для Dy 100 мм, 25...40, 40...48, 48...63 | 37, 52, 73 |
| 17с89нж (СППК4Р) | с ручным подрывом | 50, 80, 100 | 40, 55, 76 | ||||
| 17с80нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 160 | 50, 80 | жидкие или газообразные, нейтральные по отношению к углеродистым сталям с температурой от -40 до +450°С | ТУ 26-07-1245-80 | 63...100, 100...135, 135...160 | 42, 46 |
| 17с90нж (СППК4Р) | с ручным подрывом | 50, 80 | 64, 68 | ||||
| 17нж85нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 64 | 50, 80, 100 | жидкая или газообразная агрессивная химическая и нефтяная с температурой до 600°С | ТУ 26-07-1245-80 | 25...35, 35...44, 44...50, 50...60, для Dy 100 мм, 25...40, 40...48, 48...63 | 50, 65, 83 |
| 17нж89нж (СППК4Р) | с ручным подрывом | 50, 80, 100 | 53, 68, 85 | ||||
| 17нж80нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 160 | 50, 80 | жидкая или газообразная агрессивная химическая и нефтяная с температурой до 600°С | ТУ 26-07-1245-80 | 63...100, 100...135, 135...160 | 57, 69 |
| 17нж90нж (СППК4Р) | с ручным подрывом | 50, 80 | 60, 72 | ||||
| 17с13нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 16 | 100, 200 | жидкие или газообразные, нейтральные по отношению к углеродистым сталям с температурой от -40 до +450°С | ГОСТ 9789-75 | 0,5...1, 0,8...1,6, 1,5...3, 2,5...4,5, 4,5...8,5, 8...16, для Dy 200 мм, 0,5...1, 1...2, 2...3, 3...5, 5...7, 7...9, 9...12, 12...16 | 58, 176 |
| 17с17нж (СППК4Р) | с ручным подрывом | 62, 180�� | |||||
| 17с14нж (СППК4) | клапан предохранительный регулируемый пружинный без ручного подрыва | 40 | 25, 150 | жидкие или газообразные, неагрессивные химические с температурой до +450°С | ГОСТ 9789-75 | 8...16, 16...25, 25...40, для Dy 150 мм, 8...12, 12...18, 18...25, 25...35, 35...40 | 20, 96 |
| 17с25нж (СППК4Р) | с ручным подрывом | 23, 99 | |||||
| 17с81нж (СППКМ) | клапан предохранительный регулируемый полноподъемный | 100 | 25 | жидкие или газообразные неагрессивные нефтехимические | ТУ 26-07-1245-80 | 8...16, 16...25, 25...50, 50...80, 80...100 | 9 |
| 17с84нж (СППКМр) | с ручным подрывом | 12 |
-
Клапан предохранительный регулируемый 17с28нж PN1,6МПа
Клапан предохранительный регулируемый 17с28нж это стальной клапан из нержавеющей стали.
Клапан предохранительный регулируемый 17с28нж: характеристики
- Основной материал корпуса : сталь 20
- Основной материал уплотнения для затвора : нержавеющая сталь 12Х18Н9ТЛ
- Среда : жидкая, газообразная среда, нейтральная к углеродистым сталям.
- Тип присоединения : фланцевый
- Способ управления : чаще всего автоматический
- Конструкционные особенности : пружинный, с ручным подрывом
- Класс герметичности ГОСТ 9544-93 : нормируется в паспорте изделия
- Ру, кгс/кв.см : 16
- t мах, °С : от -40 до +250
- Тип рукоятки : рукоятка ручного подрыва
- Область применения : для защиты трубопроводов и оборудования от недопустимого превышения давления.
- Клапан предохранительный регулируемый. Клапанычаще всего используются для воздуха, водяного пара, воды и других нейтральных газов, паров, жидкостей.
Основные технические характеристики Диаметр номинальный DN, мм 50 50 100 200 25 50 80 100 150
50 80 150
Давление номенальное PN, МПа 1,6 4,0 Рабочая среда вода, пар, воздух и др. жидкие и газообразные среды, по отношению к которым материалы деталей, соприкасающихся со средой
Температура рабочей среды, С до +450
-
Клапан предохранительный регулируемый 17c25(14)нж, 17с21(23)нж PN4,0МПа
Клапан предохранительный регулируемый полноподъемный пружинный фланцевый предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления.
Клапан герметичен по отношению к внешней среде.Клапан предохранительный регулируемый: материал основных деталей
Наименование детали Марка материала Корпус, крышка, колпак
Сталь 25Л ГОСТ977
Золотник, седло, шток
Сталь 20Х13 ГОСТ5632
Уплотнение в затворе
«металл по металлу»
Пружина
Сталь 50ХФА ГОСТ14959

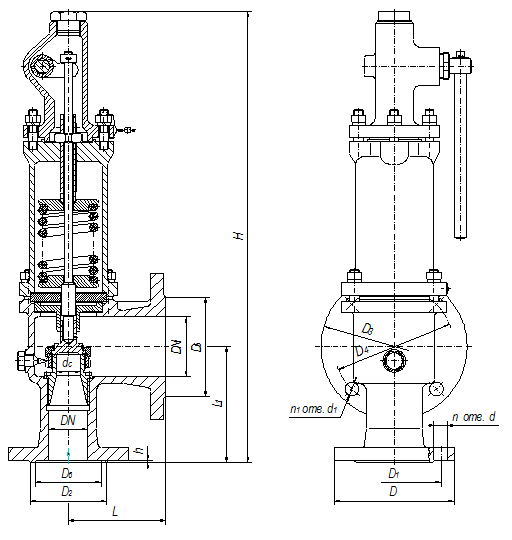

Клапан предохранительный регулируемый: габаритные размеры
DN D D1 D2 DN1 D3 D4 D5 D6 h L L1 H dc n d n1 d1 25 115 85 68 40 145 110 88 58 3 100 120 520 16 4 14 4 18 50 160 125 102 80 195 160 133 88 130 155 603 33 18 80 195 160 133 100 215 180 158 121 150 175 680 40 -
Клапан предохранительный регулируемый 17с6(7)нж, 17с17(13)нж PN1,6МПа
Клапан предохранительный регулируемый полноподъемный пружинный фланцевый предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления.
Клапан герметичен по отношению к внешней среде.
