Термометры манометрические

Действие манометрических термометров основано на изменении давления газа, пара или жидкости при изменении температуры в замкнутом объеме. Манометрические термометры состоят из термобаллона, гибкого капилляра и собственно манометра. В зависимости от заполняющего вещества манометрические термометры делятся на газовые, парожидкостные  и жидкостные термометры , термометры и др.). Область измерения температур манометрическими термометрами колеблется в диапазоне от -60 до +600°С.

Термобаллон манометрического термометра помещают в измеряемую среду. При нагреве термобаллона внутри замкнутого объема увеличивается давление, которое измеряется манометром. Шкала манометра градуируется в единицах температуры. Капилляр термометра обычно представляет собой латунную трубку с внутренним диаметром в доли миллиметра. Это позволяет удалить манометр от места установки термобаллона на расстояние до 40 м. Капилляр по всей длине защищен оболочкой из стальной ленты.

Манометрические термометрымогут применяться во взрывоопасных помещениях. При необходимости передачи результатов измерений на расстояние более 40 м манометрические термометры снабжают промежуточными преобразователями с унифицированными выходными пневматическими или электрическими сигналами, речь идет о так называемых дистанционных термометрах.

Наиболее уязвимы в конструкции манометрических термометров являются места присоединения капилляра к термобаллону и манометру. Поэтому устанавливать и обслуживать такие термометры должны специально обученные специалисты.

•

  Термометры показывающие-электроконтактные ТГП, ТКП

  Термометры показывающие предназначены для измерения температуры жидких и газообразных сред;
  термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.

  Типы

  • термометры ТГП-100-М1 – показывающие газовые
  • термометры ТКП-100-М1 – показывающие конденсационные
  • термометры ТГП-100Эк-М1 – показывающие электроконтактные газовые
  • термометры ТКП-100Эк-М1 – показывающие электроконтактные конденсационные

  Основные технические характеристики

  Пределы измерений, °С: ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400 –25…+35; –25…+75; 0…+50; 0…+100; 0…+120; +100…+200; +200…+300
  Длина соединительного капилляра, м:	1,6; 2,5; 4; 6; 10; 16; 25
  Длина погружения термобаллона, мм: ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	160; 200; 250; 315; 400; 500 125; 160; 200; 250; 315; 400
  Классы точности	1; 1,5
  Напряжение внешних коммутируемых цепей: переменный ток, В постоянный ток, В	24; 40; 60; 110; 220; 240 24; 60; 110; 220
  Разрывная мощность контактов сигнализирующего устройства, В·А, не более	30
  Температура окружающей среды, °С ТГП-100-М1, ТГП-100Эк-М1 ТКП-100-М1, ТКП-100Эк-М1	–10…+60 –50…+60
  Относительная влажность, %, не более	80
  Давление измеряемой среды, кгс/см2	64 без защитной гильзы 250 с защитной гильзой
  Габаритные размеры, мм: ТГП-100Эк-М1, ТКП-100Эк-М1 ТГП-100-М1, ТКП-100-М1	106х106х150 106х106х75
  Масса термометра без термосистемы, кг, не более	0,9
  Изготавливаются по	ТУ 311-0225626.117-91
  Код ОКП ТГП-100Эк-М1, ТКП-100Эк-М1 ТГП-100-М1, ТКП-100-М1	42 1114 42 1113



•

  Термометры показывающие сигнализирующие взрывозащищенные ТГП, ТКП

  Термометры показывающие сигнализирующие предназначены для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей.

  Типы

  • термометры ТГП-16СгВ3Т4 – газовые
  • термометры ТКП-16СгВ3Т4 – конденсационные

  Основные технические характеристики

  Пределы измерений, °С: ТГП-16СгВ3Т4 ТКП-16СгВ3Т4	–50…+100; –50…+150; –50…+50; 0…+150; 0…+200; +100…+300; 0…+300; 0…+400 –25…+35; –25…+75; 0…+50; 0…+100; +100…+200; +200…+300
  Длина соединительного капилляра, м:	1,6; 2,5; 4; 6; 10; 16; 25
  Длина погружения термобаллона, мм: ТГП-16СгВ3Т4 ТКП-16СгВ3Т4	160; 200; 250; 315; 400; 500 125; 160; 200; 250; 315; 400
  Классы точности	1,5
  Параметры питания сигнализирующего устройства: напряжение, В частота, Гц	220 50±1
  Напряжение внешних коммутируемых цепей: переменный ток с частотой (50±1) Гц, В постоянный ток, В	24; 40; 60; 110; 220 24; 60; 110; 220
  Разрывная мощность контактов сигнализирующего устройства, В·А	40
  Температура окружающей среды, °С ТГП-16СгВ3Т4 ТКП-16СгВ3Т4	–10…+60 –50…+60
  Относительная влажность, %, не более	80
  Давление измеряемой среды, кгс/см2, до	64 без защитной гильзы 250 с защитной гильзой
  Исполнение по взрывозащите	1ExdibsllBT4
  Габаритные размеры корпуса, мм:	160х160х91
  Масса термометра без термосистемы, кг, не более	5,2
  Изготавливаются по	ТУ 25-0210.028-86
  Код ОКП	42 1114



•

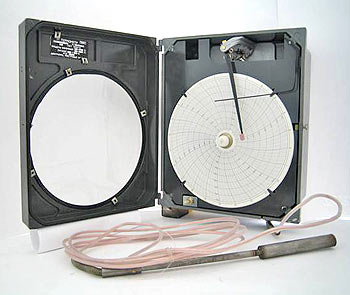

  Термометры ТГС, ТГ2С

  Термометры самопишущие предназначены для измерения и записи на дисковой диаграмме температуры жидких и газообразных сред, в т.ч. для АЭС.

  Типы

  • термометры ТГС-711М – однозаписные с приводом диаграммного диска от электродвигателя
  • термометры ТГС-712М – однозаписные с приводом диаграммного диска от часового механизма
  • термометры ТГ2С-711М – двухзаписные с приводом диаграммного диска от электродвигателя
  • термометры ТГ2С-712М – двухзаписные с приводом диаграммного диска от часового механизма

  Основные технические характеристики

  Пределы измерений, °С:	–50…+50; –50…+100; –50…+150; 0…+100; +50…+150; 0…+150; 0…+200; 0…+250; 0…+300; 0…+400; +100…+300
  Длина соединительного капилляра, м:	1,6; 2,5; 4; 6; 10; 16; 25
  Длина погружения термобаллона, мм:	160; 200; 250; 315; 400;
  Классы точности	1; 1,5
  Питание ТГС-711М, ТГ2С-711М от сети переменного тока: напряжение, В частота, Гц	220 50±1; 60±1
  Время одного оборота диаграммного диска, ч	24
  Относительная влажность, %, не более	80
  Давление измеряемой среды, кгс/см2, до	64 без защитной гильзы 250 с защитной гильзой
  Температура окружающей среды, °С	–10…+60
  Габаритные размеры корпуса, мм:	280х340х125
  Масса термометра без термосистемы, кг, не более: ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М	7
  Изготавливаются по	ТУ 25-0210.028-86
  Код ОКП ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М	42 1113



• Термометры ТКП-160Сг-М2

  Термометры манометрические, конденсационные, показывающие сигнализирующие ТКП-160Сг-М2 предназначены для измерения теплотехнических параметров и управления внешними электрическими цепями от сигнализирующих устройств приборов.

  Область применения термометров: электрические отопительные котлы, водонагреватели, термостаты, масляные трансформаторы, сауны, управление температурными режимами нагревательных элементов промышленных и бытовых установок (термопластавтоматы, пресса для изготовления РТИ и пластмассы и т.п.).





•

  Термометры ТКП-60С

  Термометры манометрические, конденсационные, показывающие ТКП-60С предназначены для непрерывного измерения температуры воды, масла и других неагрессивных жидкостей.

  Технические характеристики

  Пределы измерения, ºС	0-120; 100-200; 200-300; -25-+75
  Класс точности	1,5; 2,5
  Длина соединительного капилляра, м	1,6; 2,5; 4; 6; 10
  Глубина погружения термобаллона, мм	100
  Диаметр термобаллона, мм	12
  Диаметр корпуса, мм	60
  Материал термобаллона	ЛС59-1; 12Х18Н10Т
  Масса, кг	0,88



•

  Термометры ТКП-60/3М

  Термометры показывающие ТКП-60/3М предназначены для измерения температуры жидких и газообразных сред.

  Основные технические характеристики

  Пределы измерений, °С:	–25…+75; 0…120; 25…125; 50…150; 100…200; 100…250; 200…300
  Классы точности	1; 1,5; 2,5
  Длина соединительного капилляра, м:	1,6; 2,5; 4; 6; 10; 16; 25
  Длина погружения термобаллона, мм:	100; 125
  Виброустойчивость, Гц	5-700
  Ускорение, м/с2	19,6
  Температура окружающего воздуха, °С	–60…+60
  Степень защиты от пыли и брызг	IP53
  Диаметр корпуса, мм	60
  Тип соединения с технологическими трубопроводами и аппаратами	соединение 6-18 ГОСТ 26331-84
  Давление измеряемой среды, кгс/см2, до	64
  Масса, кг	0,9
  Код ОКП	42 1113
  Изготавливаются по	ТУ 311-00225621.166-96
