Преобразователь частоты векторный ОВЕН ПЧВx
Серия преобразователей частоты «ОВЕН ПЧВх» предназначена для управления частотой вращения асинхронных двигателей в составе приводов для работы в промышленных установках, системах отопления, вентиляции и кондиционирования воздуха.
Преимущества:
Экономические (энергосбережение)
Функция автоматической оптимизации энергопотребления позволяет сэкономить электроэнергию, уменьшить срок окупаемости и себестоимость продукта.
Технические
Алгоритмы вольт-частотного и векторного (цифрового бессенсорного) управления, встроенные ПЛК и ПИ- регулятор и использование широкой номенклатуры приборов ОВЕН позволяют реализовать законченные решения для различных применений в промышленности с минимальными затратами.
Встроенные радиочастотный фильтр и дроссель в звене постоянного тока во всех модификациях ПЧВх с однофазным и трехфазным входом минимизируют перечень дополнительного оборудования.
Компактное исполнение с малыми габаритами и массой.
Эксплуатационные
Высокая отказоустойчивость благодаря самодиагностике, минимизация динамических нагрузок в приводном механизме, уменьшение износа и увеличение срока службы оборудования.
Гарантии качества и надежности
За счет применения высоконадежных компонентов ведущих мировых производителей (Mitsubishi, Infineon, ST, Semikron), строгого выполнения гарантийных обязательств, качественной документации и техподдержки.

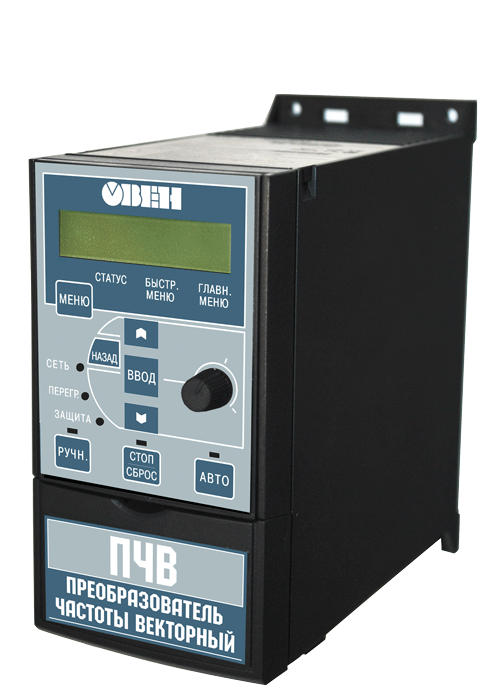

Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2
Универсальные векторные преобразователи частоты малой и средней мощности ОВЕН ПЧВ1 и ПЧВ2 могут применяться в системах автоматизированных приводов мощностью не более 22 кВт, в числе которых разнообразные HVAC-системы, станки малой и средней мощности, конвейерные линии, системы пространственного позиционирования и др.Благодаря наличию дискретного импульсного входа может быть составлен алгоритм работы многодвигательных приводов с заданием или обратной связью по сигналам от цифровых датчиков физических величин, например, синхронное вращение нескольких АД с заданным передаточным числом и малой погрешностью управления.
Для программирования и оперативного управления ПЧВ1 и ПЧВ2 служат панели оператора ЛПО1 и ЛПО2 (поставляются по отдельному заказу). Отличие ЛПО1 и ЛПО2 состоит в наличии/отсутствии потенциометра на их лицевой части. Регулирование задания или обратной связи в ЛПО2 осуществляется цифровым способом – кнопками «больше/меньше».
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО1 или ЛПО2 основных параметров АД.

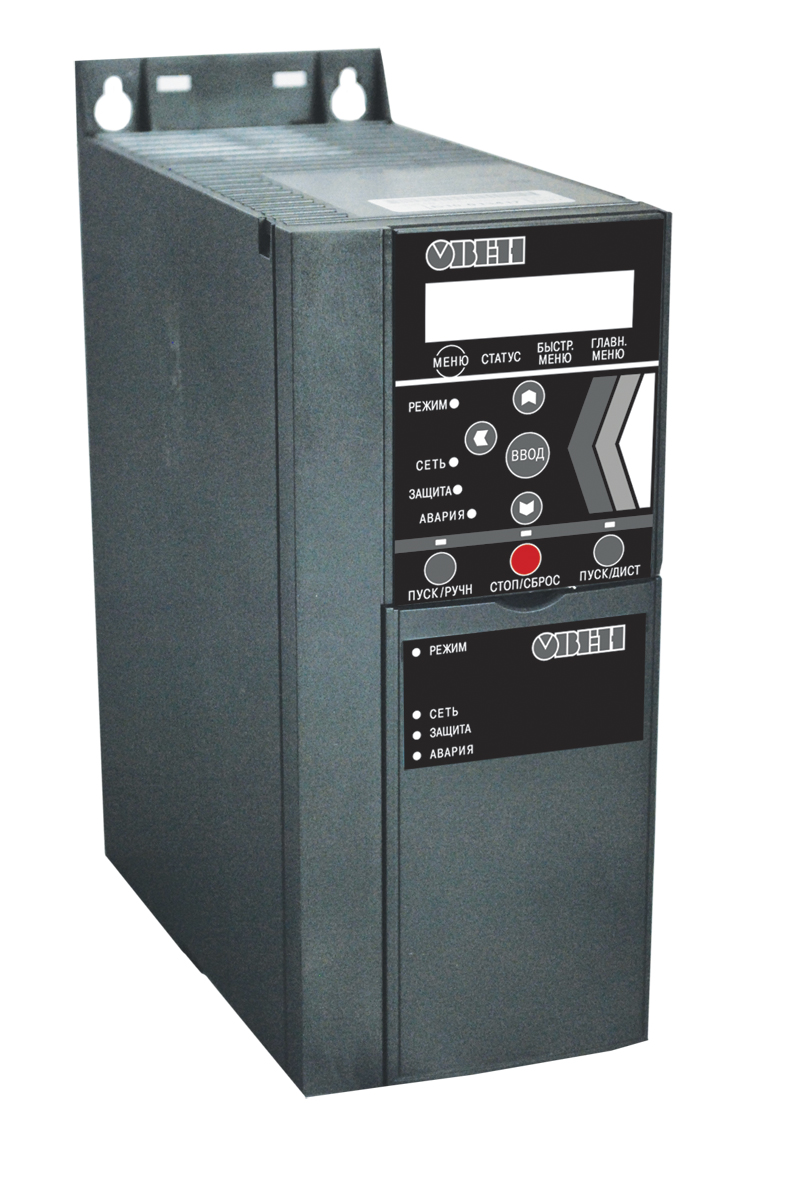

Преобразователь частоты ОВЕН ПЧВ3
В ПЧВ3 возможности взаимодействия преобразователя с другими устройствами системы частотного управления приводом значительно расширены за счет увеличения количества дискретных и аналоговых выходов. ПЧВ3 имеют два релейных и два аналоговых токовых выхода, которые при необходимости могут использоваться как цифровые. Это расширяет возможности использования ПЧВ в системах каскадного управления насосами, а также улучшает организацию работы дополнительных систем автоматики.В ПЧВ3 значительно расширены функциональные возможности относительно ПЧВ1 и ПЧВ2 и введены новые специализированные НVAC-функции, а именно режимы: «пожарный», «спящий» и контроль «обрыва ремня» с выполнением специальных алгоритмов работы приводов.
«Пожарный» режим предназначен для использования в критических ситуациях пожара, когда требуется, чтобы двигатель выполнял строго определенный алгоритм, например, вентиляция или подача воды с максимальной частотой вращения АД с блокировкой отключения.
«Спящий» режим позволяет исключить холостой ход привода и получить дополнительную экономию электроэнергии.
Контроль «обрыва ремня» позволяет автоматически перевести работу привода в безаварийный режим работы.
Помимо интерфейса Modbus ПЧВ3 поддерживает несколько дополнительных интерфейсов для более удобной интеграции в системы интеллектуального здания, а именно: BACNet, Metasys N, FLN Apogee.
Для программирования и оперативного управления ПЧВ3 служит панель оператора ЛПО3 (поставляется по отдельному заказу).
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО3 основных параметров АД.
Инверторы HITACHI серии L300P
Преобразователи фирмы HITACHI серии L300P - инверторы с произвольно настраиваемой вольт-частотной характеристикой, просты в программировании (есть возможность программирования с помощью прикладных макросов) и управлении, имеют интеллектуальную панель управления.
- Инверторы L300P имеют встроенные PID-регулятор и интерфейс RS485, обладают возможностью работы как в режиме подхвата работающего двигателя, так и в режиме энергосбережения.
- Габаритные размеры инверторов серии L300P почти вдвое меньше размеров серии J300.
- Инвертор L300P является самым малогабаритным инвертором своего класса.
- Мощность 11.0-132.0 кВт.
Напряжение питания: 3 фазы, 380-480V +/-10%, 50-60Hz +/-5%
Выходное напряжение 3 фазы от 0В до напряжения питания
Инверторы HITACHI серии SJ200
Новый компактный инвертор с расширенными возможностями, прост в управлении
Особые характеристики серии SJ200:
- Съемный цифровой пульт оператора и клемная панель.
- Бессенсорный векторный контроль, позволяющий эффективно использовать мощность двигателя
- Встроенный ЕМС-фильтр
- Пусковой момент 200%
- Интеллектуальная панель управления обеспечивает простоту программирования и удобство управления
- Встроенное устройство динамического торможения
- Автонастройка на электродвигатель
- Интерфейс MODBUS RTU RS-485
- Двухступенчатій PID-регулятор
- Стабилизация выходного напряжения
- 16-ти ступенчатый многоскоростной режим
- Компактен
- Соответствие стандартами: CE, UL, c-UL, C-Tick CSA
- Мощность 0.2-7.5 кВт.
Напряжение питания :
- 1 фаза 200В - 10% ~ 240B + 5%, • 50, 60 Гц ± 5%
- 3 фазы 380В - 10% ~ 460B + 10%, • 50, 60 Гц ± 5%
Выходное напряжение 3 фазы от 0В до напряжения питания
Инверторы HITACHI серии X200
Новый компактный инвертор со встроенным фильтром и большими возможностями, прост в управлении.
Особые характеристики серии Х200:
- Компактнее, чем L200
- Переключатель входной логики СтокИсток
- Функция безопасной остановки
- Встроенный PID-регулятор
- Интерфейс RS485 с поддержкой протокола Modbus и совместим с Profibus DP, DeviceNet, CANopen
- Встроенный EMC фильтр класса С1 и С2
- Функция автоматического энергосбережения
- Широкая гамма дополнительного оборудования
- Мощность 0.2 – 4.0 кВт
Напряжение питания
- 1 фаза 200В -15%...... 240B + 10%, • 50, 60 Гц ± 5%
- 3 фазы 380В -15%...... 460B + 10%, • 50, 60 Гц ± 5%
Выходное напряжение 3 фазы от 0В до напряжения питания
Инверторы HITACHI серии L200
Преобразователи частоты предназначены для управления трехфазными асинхронными двигателями разной мощности.
Особые характеристики серии L200:
Напряжение питания:
- 1 фаза 200В ~ 240B ± 10%, • 50, 60 Гц ± 5%
- 3 фазы 380В ~ 460B ± 10%, • 50, 60 Гц ± 5%
Выходное напряжение: 3 фазы от 0В до напряжения питания
Инверторы HITACHI серии SJ300
Преобразователь SJ300 один из самых мощных и компактных инверторов своего класса. Функция бессенсорного векторного контроля обеспечивает пусковой момент более 200%, и момент равный 100% на частоте близкой к 0 Гц.
Кроме этого, обладает функциями автонастройки, быстрого останова, работы в режиме энергосбережения.
- В составе инвертора: 5 программируемых выходов (коллектор), 1 программируемый релейный выход и 2 стандартных аналоговых выхода.
- Инвертор SJ300 комплектуется встроенным интерфейсом RS485.
- Мощность 0.75-132 кВт.
Выходное напряжение: 3 фазы от 0В до напряжения питания
