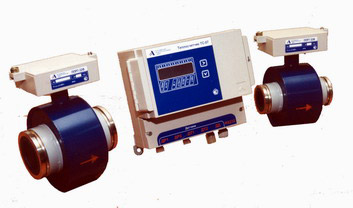

Теплосчетчик ТС-07
Теплосчетчик ТС-07 предназначен для коммерческого учета тепловой энергии, регистрации и передачи на внешние устройства информации о количестве полученного потребителем тепловой энергии, количества теплоносителя и других параметров в открытых и закрытых системах теплопотребления с установкой одного или двух датчиков расхода.
Теплосчетчик ТС-07 осуществляет автоматическую самодиагностику, фиксирует нарушение работы системы теплоснабжения и собственных узлов, а также время отключения питания прибора от сети, что исключает несанкционированное вмешательство в процесс учета тепловой энергии.
Первичные преобразователи расхода ИПРЭ, которые входят в состав теплосчетчика, не требуют дополнительной фильтрации теплоносителя, в качестве материала футеровки применен термопластичный материал из разряда суперконструкционных полимеров, что обеспечило высокую эксплутационную температуру до плюс 240 °С длительно, очень высокую стойкость к воздействию химических агрессивных растворителей, высокую твердость и жесткость, коэффициент линейного расширения не более 25·10? 6 К? 1 (близкий к металлам) и очень низким влагопоглощением, не более 0,02 %. Указанные свойства материала в совокупности с глянцевой поверхностью измерительного канала и идеальным положением электродов обеспечили получение очень высоких характеристик ППР.
Область применения:
Предприятия тепловых сетей, тепловые пункты, индивидуальные и групповые потребители тепловой энергии.
Параметры теплоносителя
- вода сетевая по СниП 2.04.07-86 «тепловые сети»;
- диапазон давлений – от 0.1 до 2.5 Мпа (1…25 кГс/см 2 );
- диапазон температур – от 5 до 150 °С;
- разность температур в прямом и обратном потоках от 5 до 145 ° С.
Теплосчетчик обеспечивает
- преобразование объемного расхода в массовый и вывод на 7-разрядный ЖКИ (жидкокристаллический индикатор) следующих параметров:
- массового расхода теплоносителя в каждом измерительном канале (число измерительных каналов – два) тн/ч;
- количества теплоносителя нарастающим итогом по каждому измерительному каналу, тн.
- индикацию следующих параметров:
- тепловой мощности, ГДж/час;
- количества тепловой энергии нарастающим итогом по каждому измерительному каналу, ГДж;
- коммерческое тепло за текущий день, ГДж;
- измерение и вывод на ЖКИ:
- текущей температуры в каждом измерительном канале, °С;
- текущего избыточного давления, МПа;
- текущего времени (минуты, часы) и даты (год, месяц, число);
- время наработки, час.
- вывод всех измеряемых параметров на внешнюю ЭВМ в стандарте RS-232 и принтер без дополнительных устройств;
- проведение контроля исправного состояния теплосчетчика автоматически и по запросу оператора;
- архивирование текущих и суммируемых параметров за время не менее одного года (хранение в течение не менее 10 лет при отключении питания);
- вывод на табло кода нештатных ситуаций;
- вывод ведомости теплоснабжения в форме отчетного документа по требованию снабжающей организации;
- возможность программирования температуры холодной воды (трубопровод подпитки) с клавиатуры теплосчетчика;
- учет обратного потока теполносителя.
Теплосчетчик ТС-07 адаптирован для объединения в единую диспетчерскую сеть сбора данных (число абонентов подключенных к ЭВМ для дистанционного снятия информации до 99);
Теплосчетчик ТС-07 соответствует «Правилам учета тепловой энергии и теплоносителя», утвержденных Министерством топлива и энергетики 12.09.95г.
В состав теплосчетчика ТС-07 входят:
- тепловычислитель ТВМ;
- один или два первичных электромагнитных преобразователя объемного расхода теплоносителя типа ППР-7;
- комплект термопреобразователей сопротивления платиновых для измерения разности температур КТСПР-001;
- комплект жгутов ДР/ДР-1/ДТ, дл.5м (тип и количество жгутов определяется схемой подключения теплосчетчика);
- по заказу потребителя предусмотрено подключение 2-х датчиков давления типа ДДЦ для измерения давления в подающем и обратном трубопроводах;
- для дистанционного считывания архивных данных на внешнюю ЭВМ как по каналу RS 232, так и через модем по телефонным линиям общего назначения с возможностью графического представления информации для быстрого анализа возможных нештатных ситуаций теплосчетчик ТС-07 по заказу потребителя комплектуется программой "Тепло" (дискета).
Конструктивно моноблочный микропроцессорный тепловычислитель выполнен в пылебрызго-защищенном корпусе, в настенном или щитовом исполнениях, степень защиты IP 54.
С габаритными и присоединительными размерами ППР7 можно ознакомиться в разделе «Ряд измерительных преобразователей расхода электромагнитных ИПРЭ-7 (ИПРЭ-7т)»
По точностным характеристикам теплосчетчик полностью соответствует требованиям к классу 4 по МИ 2164-91 и рекомендациям " OIML R 72. HOT WATER METERS ".
Предел допускаемой основной относительной погрешности теплосчетчиков при измерении расхода теплоносителя:
± 1,7% от измеренной величины в относительном диапазоне измерения датчиком
G m in / G max =1:150
Поверка преобразователя производится проливным методом - на расходомерной установке и беспроливным имитационным методом.
Состав и технические характеристики
| Состав теплосчетчиков ТС-07 | Расход теплоносите-ля, м3 /ч |
Макс. измеряемая тепловая мощность, ГДж/ч |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| Тепловычислитель | Преобразователь расхода | ДДЦ | Комплект термопреобразователей КТСПР-1 | ||||||
| Наименование | Наименование | Кол-во для варианта исполнения, шт. | Длина рабочей части термо- преобразователей, мм |
||||||
| 1 | 2.3 | 1 | 2.3 | ||||||
| ТВМ | ППР-7- 20 | 2 | 1 | 2* | - | 60 | 0 , 075...11,3 | 6.56 | |
| ТВМ | ППР-7-32 | 60 | 0,15 ...22,68 | 13.2 | |||||
| ТВМ | ППР-7-40 | 60 | 0,24...36,0 | 20.5 | |||||
| ТВМ | ППР-7-50 | 60 | 0,38 ...57,6 | 33.5 | |||||
| ТВМ | ППР-7-80 | 60; 80 | 0,96...144,0 | 84 | |||||
| ТВМ | ППР-7-100 | 60; 80; 100 | 1,51...226,8 | 132 | |||||
| ТВМ | ППР-7-150 | 100;120;160 | 3,84...576,0 | 335 | |||||
| ТВМ | ППР-7-200 | 120;160;200 | 6,0...900,0 | 520 | |||||
Примечание:
- В комплект ТС-07 могут входить ППР в различном сочетании типоразмеров
- Максимальная допустимая длина линии связи от ТВМ до ППР - 100 м, от ТВМ до КТСПР - 100 м. (используется 4-х жильный кабель)
- Потребность и количество ДДЦ определяет «Заказчик» (для 1-го варианта)
- Минимальная разность температур 5 °С
- Относительный диапазон расходов G m in / G max =1:150
- Потребляемая мощность не более 30 В А
- Габаритные размеры ТВМ 260х211х115
- Межповерочный интервал 4 года.
- Гарантийный срок – 18 месяцев.
- Средний срок службы – 10 лет.
- Внесен в Государственный реестр под №20691-00 от 26.01.01г.

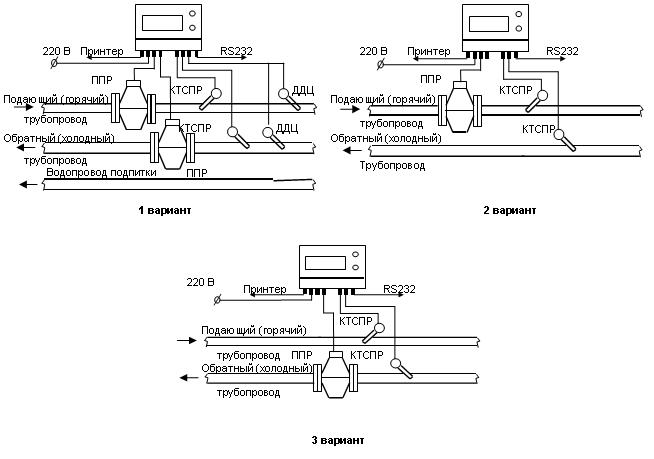

Схема подключения ТС-07
