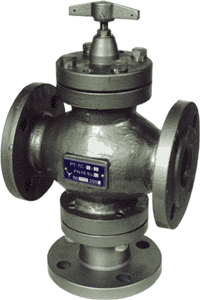

Регулятор температуры прямого действия РТ-ТС
Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.
Типовое применение:
- открытые системы горячего водоснабжения и отопления;
- охладителигазомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента (датчика температуры ТД-М) пропорционально изменению температуры теплоносителя.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "В" и "С" определяется температурой.
При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "С" - уменьшается, в "В" - увеличивается.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали можно изготовить из стали 25 или 12Х18Н10Т.
 |
|
Технические характеристики
| Наименование | Значения |
|---|---|
| Температура фиксированной настройки, ±2 °C | 35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95 |
| Зона пропорциональности, °C не более | 10 |
| Зона нечувствительности, °C не более | 3 |
| Постоянная времени, с не более | 100 |
| Диаметр условного прохода, мм | 25, 40, 50,80 |
| Условная пропускная способность, Кv, м³/ч | 6,3; 12,5; 25; 60 |
| Условное давление, МПа | 1 |
| Относительная протечка, % от Kv: | |
|
- по каналу С не более |
1 |
|
- по каналу В не более |
2,5 |
|
Присоединение фланцевое по ГОСТ 12815-80 |
|
Пример обозначения регулятора температуры смесительного с условным проходом 25мм, величиной фиксированной настройки 60°С при его записи или заказе:
РТ-ТС-25-60 СНИЦ 423.117.020-99
Габаритные и присоединительные размеры
| Обозначение | Dy, мм | D, мм | D1, мм | D2, мм | L, мм | H, мм | H1, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| СНИЦ423.117.020 | 25 | 68 | 85 | 115 | 160 | 292 | 168 | 9,28 |
| 01 | 40 | 88 | 110 | 145 | 200 | 325 | 175 | 12,4 |
| 02 | 50 | 102 | 125 | 160 | 230 | 425 | 245 | 22,9 |
| 03 | 80 | 128 | 150 | 185 | 310 | 470 | 260 | 47,4 |
Габаритные размеры упаковки и масса
| Модель | Масса, кг | Габаритные размеры, мм. | |||
|---|---|---|---|---|---|
| прибора | в упаковке | L | B | H | |
| РТ-ТС-25 | 9,28 | 14,18 | 416 | 206 | 238 |
| РТ-ТС-40 | 12,4 | 18,32 | 456 | 246 | 278 |
| РТ-ТС-50 | 22,9 | 30,08 | 546 | 276 | 308 |
| РТ-ТС-80 | 47,4 | 56,5 | 596 | 356 | 388 |
